Инструкция по установке кунга модели GSE

Инструкция по установке и монтажу крыши пикапа. (Кунг)

1. Перед установкой кунга необходимо удалить дугу безопасности поз.1 - (Mazda ,Ford,Mitsubishi L-200 до 2006г.в.)

2. Уплотнительная резинка поз.2 делится на две равные части и устанавливается на кромку продольного борта. Перед установкой резинок кромку бортов необходимо обезжирить.

3. Уплотнительная резинка поз.3 устанавливается на кромку борта прилегающего к кабине пикапа(на место удаленной дуги). Необходимо также обезжирить поверхность.

4. Устанавливается кунг, регулируется зазоры, выступы, свободное открывание и закрывание дверцы кунга и заднего борта пикапа.

Дальнейший монтаж производится внутри кунга.

5. Подготовка крепежных струбцин поз.4 к установке: болт 6мм. с ромбовидной шляпкой вставляется в паз алюминиевого ребра жесткости идущего вдоль продольного борта кунга, два по краям, один по середине. На этот болт закрепляется пластиковая накладка полукруглой формы и притягивается гайкой. (Гайка и болт упакованы вместе со струбцинами).

6. Устанавливаются крепежные струбцины поз.4 на пластиковые накладки полукруглой формы и затягивается болтом 8мм под шестигранник (болт упакован вместе со струбцинами). Алюминиевая нижняя часть струбцины имеет два винта 6мм. под шестигранник и пластину для регулировки вертикальности струбцины. Регулируются струбцины, и затягиваются до упора.

7. После монтажа струбцин и их фиксации, между струбцинами в паз алюминиевого ребра жесткости вставляется резиновая полоска- заглушка поз. 5 (отрезается по месту).

Ключи от замка дверцы кунга закреплены внутри дверцы!

8. На внутрению часть дверцы кунга прикручивается ручка с кнопкой поз.6 (для открывания и закрывания изнутри) шурупами идущими в комплекте.

9. Резиновые уплотнители (прямоугольные) поз.7 наклеиваются (на молекулярный клей) на выступы водослива (прямоугольные) с правой и левой стороны в области проушин для замков дверцы кунга.

10. Решетки водослива поз.8 защелкиваются в отверстия водослива с правой и левой стороны в штатные отверстия. Рекомендуем дополнительно установить их также на любой качественный молекулярный клей (Супер-момент, 3М, DoneDeal)

11. Дверной уплотнитель поз.9 дверцы кунга устанавливается от выступа до выступа водослива и обрезается по месту. Металлическая обрезиненная часть уплотнителя отделяется от трубчатой части ножом и приклеивается на молекулярный клей поверх резиновых уплотнителей поз.7. Внимательно ознакомьтесь с фотографией №2

12. После окончательного монтажа кунга приклеивается молдинг с резинкой поз.10 на кромку дверцы кунга и подрезается по месту. После установки молдинга приклеиваются заглушки поз. 11 Все детали наклеиваются на качественный молекулярный клей.

13. Прозрачная лента поз.12 приклеивается на задний борт пикапа в место соприкосновения молдинга с резинкой и борта. (отрезается по месту). Монтаж ленты желательно осуществлять по технологии , аналогичной технологии тонирования стёкол на предварительно распылённую на поверхность двери воду, с последующим удалением воды из под пленки. Поверхность борта предварительно обезжирить. Предназначение ленты: предохранить поверхность двери от потёртостей.

14. После окончательного монтажа кунга производится монтаж электропроводки. Схема электропроводки и проводка прилагается в установочном комплекте. Проводка проходит по раме пикапа. Под капотом устанавливается реле с предохранителем и подключаются два провода на аккумулятор. В салон проводится кнопка подогрева стекла, управляющий провод и провод на доп. стоп-сигнал.

15. Вниммание!!! Через 2000 километров эксплуатации автомобиля, необходимо протянуть крепежные струбцины.

Установочный комплект:

Уплотнительная резинка. - 1шт. (поз.2)
Уплотнительная резинка. - 1шт. (поз.3)
Крепежные струбцины. - 6шт. (поз.4)
Резиновая заглушка. - 1шт. (поз.5) для моделей до 2012г!
Ручка с кнопкой. - 1шт. (поз.6)
Резинка уплотнительная (прямоугольная) – 2шт. (поз.7) только для модели GSE!
Решетки водослива. - 2шт. (поз.8)
Дверной уплотнитель. - 1шт. (поз.9)
Молдинг с резинкой. - 1шт. (поз.10)
Заглушки для молдинга с резинкой. - 2шт. (поз.11)
Рулон прозрачной ленты. - 1шт. (поз.12)
Жгут электропроводки. - 1шт.
Тюбик качественного молекулярного клея (цианакрилат)

(Супер-Момент, 3М, DohneDeal и др.) в комплект не входит

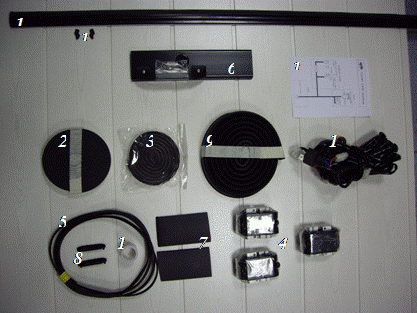

Фото №1

P.S. При установке кунгов следует обратить внимание на взаимное расположение кунга и кабины. Часто встречается смещение кузова относительно кабины( особенно критично для Ниссан Навара) и после установки кунга он может начать касаться кабины. Это недопустимо, т.к. возможны повреждения. Следует либо установить кузов правильно отн. кабины, либо отодвинуть кунг от кабины.

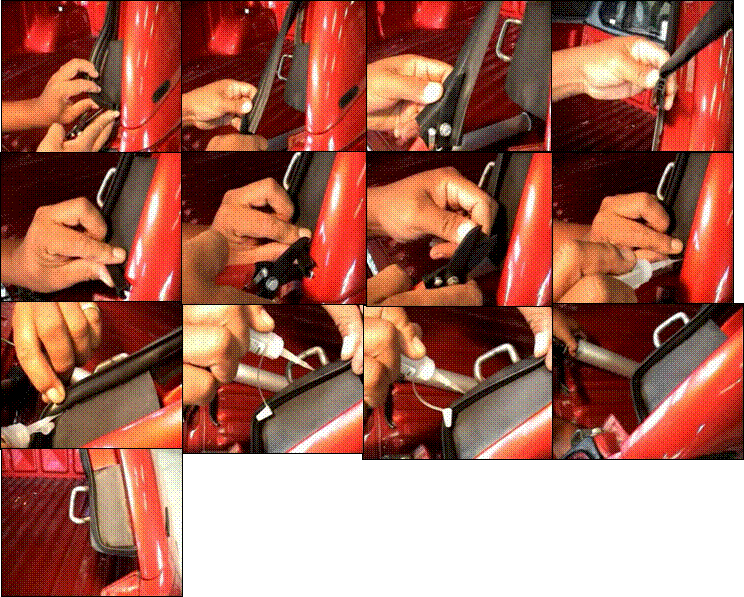

Фото №2
